简介

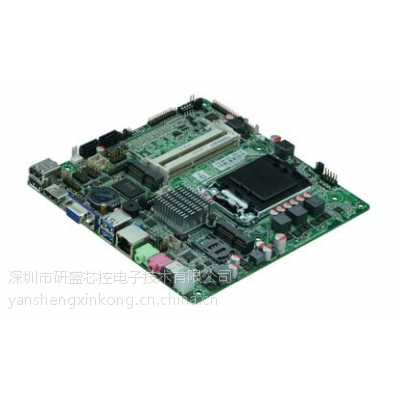

  ITX-QM8300是一款超高性能的Mini-ITX 主板，基于Intel? H81芯片组开发的MITX结构单板,支持Intel?LGA1150 Socket Corei3/i5/i7/ 32nm/22nm 处理器,双通道SO DDRIII内存插槽,可支持16GB,内部集成Intel HD显示控制器,支持VGA/HDMI/LVDS输出(LVDS屏电压支持12V输出,默认为3.3V,使用LVDS之前,请先了解其要求的工作额定电压后再进行设置,以免烧坏屏,详细参阅JP11跳线设置),支持12～19V DC电源输入。

  ITX-QM8300具有强大的逻辑运算技术能力,整合性能强劲,其多接口的设计满足不同行业的不同需求,高清的显示效果带给人不同视觉的感受,以其低功耗高性能的表现可适用于大多数工业应用场合。

具体规格：

处理器

  支持LGA1150 Intel? Core? i3/i5/i7 32nm/22nm处理器。

芯片组

  采用Intel? H81高速芯片组（可兼容Intel? B85芯片组）。

系统内存

  双通道SO DDR3内存插槽,支持1333/1600MHz内存（需CPU 配合芯片组支持）,单条内存插槽支持8GB,该主板可支持16GB。

显示功能

  集成Intel? HD显示控制器,支持VGA、(双)HDMI、LVDS显示输出,LVDS支持双通道24bit,支持单独显示、双显复制、双显扩展。注意:LVDS屏电压可支持12V输出,默认为3.3V,使用LVDS之前,请先了解其要求的工作电压后再进行设置。

网络功能

  1* RTL8111E千兆网卡芯片，支持网络唤醒、PXE功能。

音频功能

  集成ALC662 6声道高保真音频控制器,支持MIC、Line_out、功放。

  功放建议使用3Ω2W 喇叭

扩展总线

  提供1个MPCIE插槽,支持WIFI、3G模块,1个MSATA插槽，支持SSD固态硬盘（支持Intel协议的SSD固态硬盘,传输速度可达6Gbps）。

存储功能

  提供2个SATA硬盘接口,其中SATA1传输速度可达3Gbps。

背板I /O接口

  2* USB 2.0接口

  2* USB 3.0接口(原生)

  1* VGA DB15接口

  1* HDMI高清多媒体接口

  1* RJ-45网络接口

  1* Line out（绿色）

  1* Mic （红色)

  1* 12～19V DC电源输入接口

内置I/O接口

  1* LVDS接口 2*15pin

  1* JVGA接口,与DB15相同信号 两者不能同时使用 12pin

  1* JHDMI接口，支持双HDMI显示 2*8pin

  6* COM口，COM3支持RS422、485模式（详细设置请参阅JP16）

  1* LPT打印口 2*13pin

  2* USB 2.0接口 2*5pin

  2* USB 3.0接口 2*10pin

  1* KB/MS接口 6pin

  1* AUDIO 前置音频接头 2*5pin

  1* 功放接口，可直接接喇叭输出 4pin

  1* FPANEL,前面板开关按钮和指示灯接口2*5pin

  1* ATX 4pin电源接口,支持12V～19V电压输入输出(根据所使用的电源输出电压)

  1* LVDS INVERTER接口 6pin

  2* PWROUT接口 硬盘供电接口 4pin

GPIO功能

  支持4路输入输出GPIO功能

散热系统

  1* CPUFAN 4pin和SYSFAN 3pin

BIOS

  32MB SMT Flash ROM

Watchdog功能

  支持硬件复位功能(256级，0～255秒)

电源特性

  采用DC 12V～19V单电源输入

尺寸、环境

  主板尺寸：170mm x 170mm

  工作温度：-20℃～70℃

  工作湿度：5～90%相对湿度,无冷凝

  贮存温度：-40℃～80℃
