价 格
订货量
￥500.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥1
| 品牌：ELSKY/研盛芯控 | 型号：QM1100 | 芯片厂商：Intel |
| 货源类别：现货 | 适用类型：台式机 | 主板架构：Mini-ITX |
| 芯片组系列：Intel H110芯片 | CPU插槽类型：INTEL 1151 | 支持CPU类型：第六代Skylake、第七代Kaby Lake 平台1151针脚酷睿i3/i5/i7处理器 |
| 板载声卡：集成Realtek ALC662 HD数字音频解码器 | 板载网卡：有板载网卡 | 显卡：集成显卡 |
| 支持内存类型：DDR4 | 硬盘接口：M.2SSD、MSATA/ SATA | USB接口数量：8 |
| 最快出货时间：1-3天 | 内存通道：单通道 | 支持网卡数量：1 |
ELSKY QM1100说明书

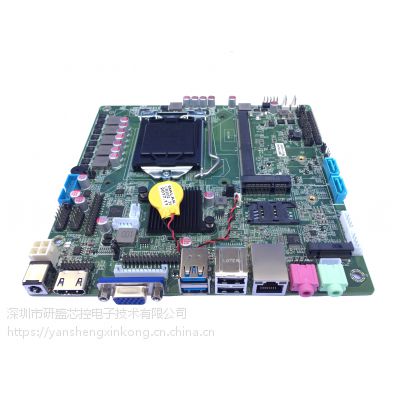

单网口主板图片
双网口主板图片
★图片仅供参考、具体以实物为准★
主要特性
★ 支持6代CPU：I3-6100、I5-6500、I7-6700等；
★ 支持7代CPU：I3-7100、I5-7500、I7-7700等；
★ 支持DDR4 2133（1.2V）内存，支持16G；
★ 支持VGA、HDMI、LVDS、EDP可选组合双显，可同显、异显，EDP、HDMI输出支持4K极清显示；
★ 板载1*MINIPCIE，支持WIFI/3G/4G或支持MSATA盘可选；
★ 板载1*M.2（NGFF）标准插槽，支持M.2 2280标准SSD，支持SATA信号或PCIE信号可选；
★ 板载6COM（2COM口可选）接口，支持COM口取电5V、12V，支持一个1*485（COM1）。
★ 主板1*LAN+4*USB2.0+4*USB3.0或2*LAN+4*USB2.0+4*USB3.0可选。
主板型号选配
主板型号 | LAN（RJ45） | COM | USB2.0 | USB3.0 |
QM1100-2C | 1 | 2 | 4 | 4 |
QM1100-2L2C | 2 | 2 | 4 | 4 |
QM1100-6C | 1 | 6 | 4 | 4 |
QM1100-2L6C | 2 | 6 | 4 | 4 |
Mini PCIE和M.2信号选配
信号 接口 | Mini PCIE接口 | M.2接口 |
一类选配 | SATA信号（带USB信号） | PCIE信号（无USB信号） |
二类选配（主板默认） | PCIE信号（带USB信号） | SATA信号（无USB信号） |
三类选配 | SATA信号（带USB信号） | SATA信号（无USB信号） |
四类选配 | PCIE信号（带USB信号） | PCIE信号（无USB信号） |
注：主板默认支持二类选配，通过改板和更新BIOS可互相切换。 | ||
CPU扩展知识：
6代：
酷睿I3-6100双核四线程3.70G；
酷睿I5-6500四核四线程3.20G，睿频3.60G；
酷睿I7-6700四核八线程3.40G，睿频4.00G。
7代：
酷睿I3-7100双核四线程3.90G；
酷睿I5-7500四核四线程3.40G，睿频3.80G；
酷睿I7-7700四核八线程3.60G，睿频4.20G。
详细规格 | ||
尺寸规格 Mini-ITX构架，170mm*170mm | 音频接口 集成Realtek ALC662 HD数字音频解码器 支持Lin-out，MIC-in接口，配备前置插针引脚。支持3W/5W功放喇叭 | |
处理器 支持Intel第六代Skylake、第七代Kaby Lake 平台1151针脚酷睿i3/i5/i7处理器。 | I/O扩展 4*USB3.0，4*USB2.0，6*RS232 COM。 支持COM口5V/12V起电。 | |
高速芯片组 Intel H110芯片 | 系统监测/看门狗 支持CPU温度检测、风扇转速，系统温度。 | |
内存 1* SO-DDR4 2133（1.2V）内存，支持16G | 扩展总线 1* Mini-PCIE扩展槽 ，支持WIFI/3G/4G/GPS/MSATA可选 | |
显示接口 集成HD530/HD630显示核心，支持动态内存分配（DVMT），支持HDMI、VGA、LVDS、EDP，支持双屏显示。EDP、HDMI支持4K极清 | 运行环境 电源：DC 12V/19V电源 工作温度：-20~60度 相对湿度：5%~95%，无冷凝。 | |
硬盘存储 2*SATA 3.0，1*MSATA 3.0，1*M.2 2280标准接口 | BIOS AMI BIOS，支持写保护。上电开机，定时开机，远程开关机设备智能识别 | |
网络接口 1*Realtec8111F千兆接口，支持网络唤醒。 | 操作系统 | |
